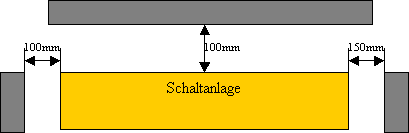

Folgende Mindestabstände von der Schaltanlage zu Hindernissen müssen eingehalten werden:
Maße beziehen sich auf die Gerüstabmessung. Oberhalb der Felder ist ein Raum von min.400mm zu Hindernissen freizuhalten.

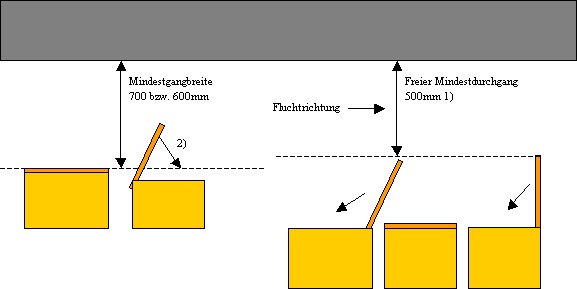

Reduzierte Gangbreiten im Bereich offener Türen
- Bei gegenüberliegenden Schaltanlagenfronten wird nur auf einer Seite mit Einengung durch offene Türen (d.h. mit Türen, die nicht in Fluchtrichtung zuschlagen) gerechnet.
- Türbreiten beachten, d.h. Tür muss sich mindestens 92° öffnen lassen.
- Türöffnungswinkel:
- Bei Einzelaufstellung = 180°
- Bei Reihenaufstellung = 140°
